垂直軸偏差測試儀符合藥典4020 玻璃容器垂直軸偏差和圓跳動測定方法

在藥用玻璃容器的質量檢測中，瓶體的幾何精度直接影響到其在灌裝、封口及后續使用過程中的密封性與穩定性。2025版《中國藥典》4020條中明確規定了玻璃容器垂直軸偏差和圓跳動測定方法，用于評價玻璃瓶或安瓿在成型工藝中是否存在偏斜與不均，從而保障其在藥品包裝應用中的安全性與一致性。

垂直軸偏差與圓跳動的定義

三泉中石根據藥典標準內容，整理出以下標準內容：

垂直軸偏差：指瓶口中心相對于瓶底中心軸線的水平偏差。其測試過程為瓶體繞瓶底中心軸旋轉一周時，瓶口中心形成圓的直徑的一半。

圓跳動：主要針對玻璃安瓿，指其繞瓶底中心軸旋轉一周時，絲外徑的最大變化量。

這兩項指標均用于反映容器在生產過程中成型是否均勻，若偏差過大，可能導致封口不嚴、灌裝不順或使用過程中的破損隱患。

玻璃容器垂直軸偏差測試儀的適用范圍

該方法適用于形狀為圓形或瓶底軸線可固定的藥用玻璃瓶的垂直軸偏差測試，以及玻璃安瓿的圓跳動測定。

儀器裝置

藥典中指出，測定所需的儀器應滿足以下要求：

保證供試品瓶底水平固定，并可使瓶體穩定旋轉；

配備可靠的旋轉裝置，使瓶底軸線在旋轉中保持穩定；

測量裝置需與瓶口外沿充分接觸，并保持平行，以便準確記錄旋轉過程中的軸線變化。

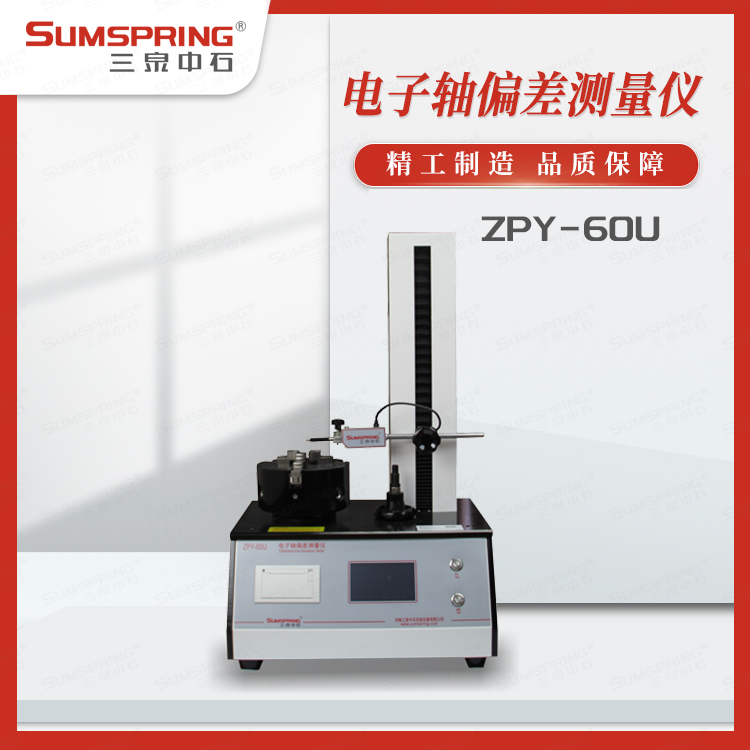

在實際檢測中，可采用三泉中石研發的ZPY-60U玻璃容器垂直軸偏差測試儀。該儀器基于藥典技術要求設計，具有高精度位移測量系統和穩定旋轉機構，可實現玻璃瓶瓶口與瓶底軸線關系的精確測定，保證測試數據的可靠性和可重復性。

玻璃容器垂直軸偏差測試儀的測定方法

垂直軸偏差測試：將瓶底固定在旋轉盤上，使瓶口與測量裝置接觸，旋轉360°，記錄最大值與最小值，取差值的一半作為垂直軸偏差。

圓跳動測試：將測量點與裝置接觸，旋轉360°，讀取最大值與最小值之差，作為圓跳動結果。

V形座測量法：若采用V形座固定供試品，則需在水平方向成45°施加壓力，旋轉360°讀取結果。

結果表示

垂直軸偏差 = （最大值 – 最小值）÷ 2

圓跳動 = 最大值 – 最小值

結果精確度應不低于0.1 mm。

總結

垂直軸偏差與圓跳動測試是評價藥用玻璃瓶幾何精度的重要方法。通過使用符合2025版藥典4020條要求的三泉中石的ZPY-60U玻璃容器垂直軸偏差測試儀，能夠有效保證測試的準確性和可重復性，為藥用玻璃包裝在生產、質檢及藥企應用中提供科學的質量保障。
